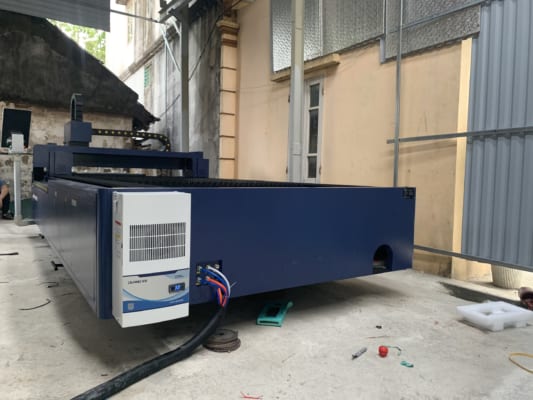

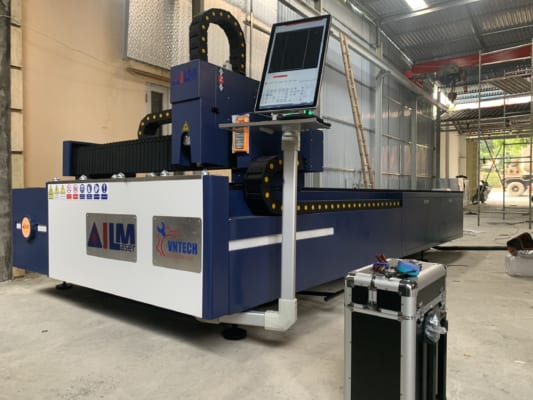

Máy cắt laser fiber ILM 3015S được VNTECH phân phối

-
Thông số kỹ thuật:
| Tên bộ phận | Mô tả | |||
| Nguồn laser | Max | Trung Quốc | ||
| Hệ thống bơm dầu tự động | Trung Quốc | |||
| Hệ thống đều khiển | FSCut2000 Control System | Trung Quốc | ||
| Đầu cắt | Raytools BM111- autofocus | Thụy Sỹ | ||
| Hộp số | Simpo | Nhật | ||
| Làm mát | SA water chiller | Trung Quốc | ||
| Thanh răng | Taiwan YYC Gear rack | Đài Loan | ||
| Guide rails | Taiwan HIWIN Square rails | Đài Loan | ||
| Động cơ Servo | Yakawa- Nhật | |||
| Bàn làm việc | 1500*3000mm | Bàn đơn | ||
| Nhiệt độ làm việc | -10~35 ℃ | |||
| Thông số kỹ thuật | ||||
| Tốc độ tối đa | 120m/min | X/Y sai số lặp lại | ±0.02mm | |
| Gia tốc tối đa | 1.2G | X/Y Sai số vị tri | ±0.03mm/m | |
| Độ rộng mạch | 0.1-2.0 mm | Điệp áp làm việc | 380, 50/60Hz, 3 pha 4 dây, ±5% | |
| Khối lượng máy | 2900KG | Trọng tải tối đa | 1200KG | |
| Cấp độ bảo vệ | IP54 | |||
| Thông số cắt | ||||
| Nguồn | 1500W | 3000W | ||
| Thép | 14mm | 20mm | ||
| Inox | `6mm | 12mm | ||
| Nhôm | 5mm | 6mm | ||
- Minh họa các thiết bị chính:
![]() |

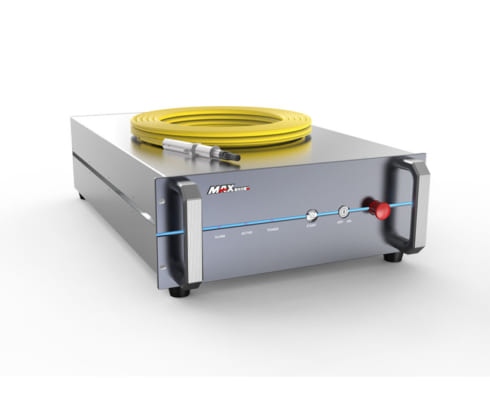

Laser Source –Max
|
Hệ thống bôi trơn tự động
|
![]() |
![]() |
|

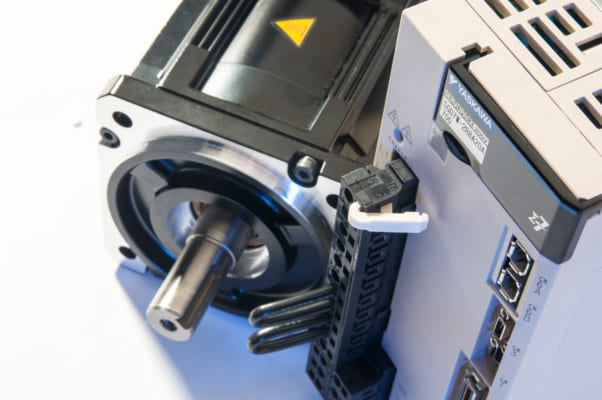

Động cơ YASKAWA- Nhật
|
![]() |
![]() |

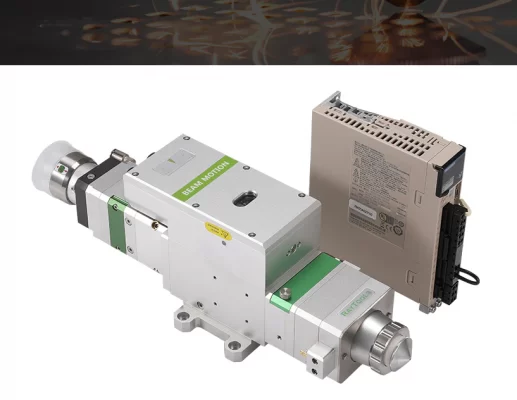

Đầu cắt Raytools BM111- Thụy sỹ
• Tiêu cự điều chỉnh tự động. • Thiết kế mô-đun với việc bảo trì dễ dàng. • Mạch làm mát nước kép. • Tự động lấy nét để giảm sự can thiệp của con người và cải thiện hiệu quả xuyên và cắt. • 3 Che kính (trên, giữa và dưới) để bảo vệ thấu kính chuẩn trực và tiêu cự.
|
| Simpo- Nhật
Hoạt động chính xác, bền bỉ, êm ái đảm bảo hoạt động lâu dài của máy
|
![]() |
![]() |
Hệ thống điều khiển- FSCUT
· Chức năng tìm kiếm cạnh tự động, chức năng cắt bay và chức năng mồi lỗ. · Hỗ trợ AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX, v.v. · Vận hành linh hoạt, trực quan, dễ thao tác
|
|

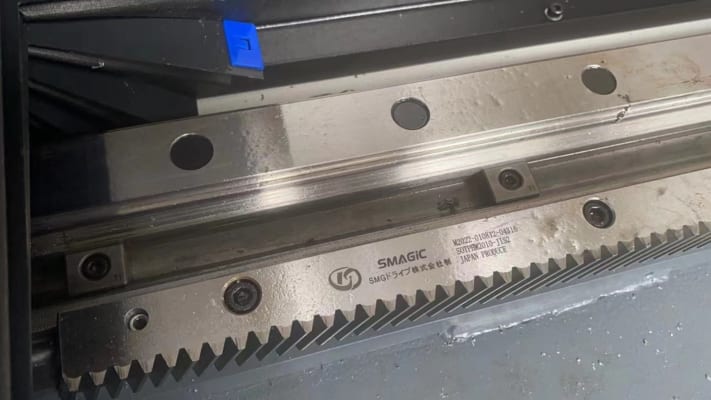

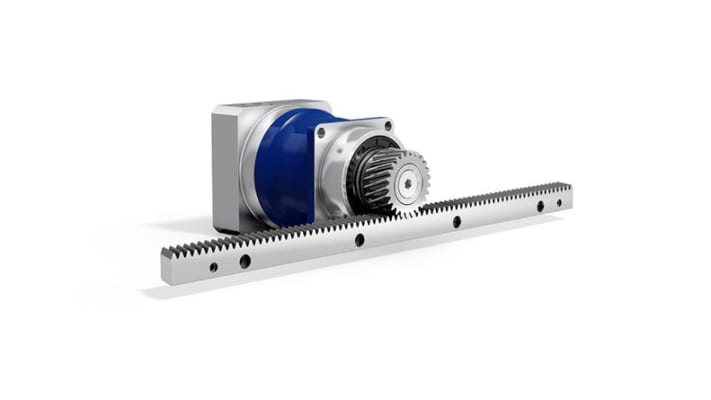

· Bánh răng và Thanh răng-Đài Loan:Độ chính xác cao, tuổi thọ cao, có thể cung cấp hỗ trợ nghiêm ngặt cho việc dập tắt bánh răng xoắn và mài bánh răng xoắn, do đó kết cấu truyền động tải nhỏ gọn, có thể giảm mô-men xoắn truyền động một cách hiệu quả. · Square Rail – Đài Loan HIWIN: Tiếng ồn thấp, chống mài mòn, mượt mà để giữ tốc độ di chuyển nhanh của đầu laser.
|
![]() |
![]() |

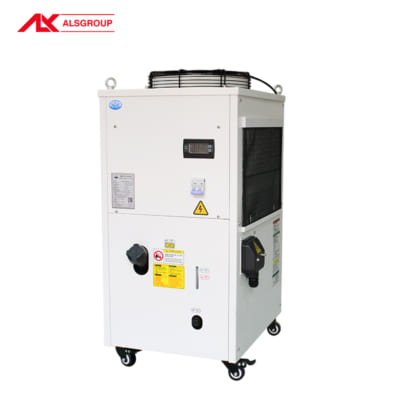

Chiller làm mát nguồn SA đảm bảo độ ổn định cho nguồn laser:
· Kiểm soát nhiệt độ của thiết bị laser · Ngăn chặn khoang laser khỏi sự biến dạng nhiệt · Giữ cho công suất đầu ra ổn định và chất lượng chùm sáng · Cải thiện tuổi thọ làm việc và độ chính xác của đường cắt |
|
Công nghệ căn chỉnh ray trượt,bánh răng tiên tiến sai số 0,02mm , để đưa độ chính xác cao nhất cho thiết bị |
|
![]() |

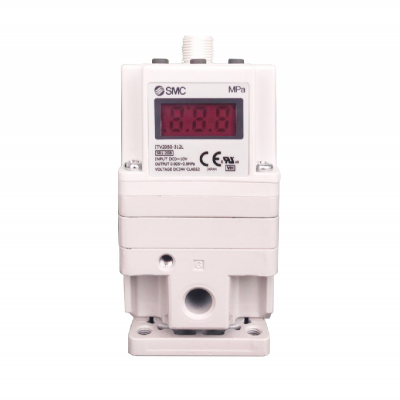

Máy có thể điều khiển loại khí O2.
Máy có thể tự động hiệu chỉnh chính xác các loại khi khi cắt thông qua tham số cài đặt và hiệu chỉnh. |
| Điều hòa cho tủ điện và nguồn laser đảm bảo môi trường hoạt động tối ưu giúp máy ổn định lâu dài | ![]() |
